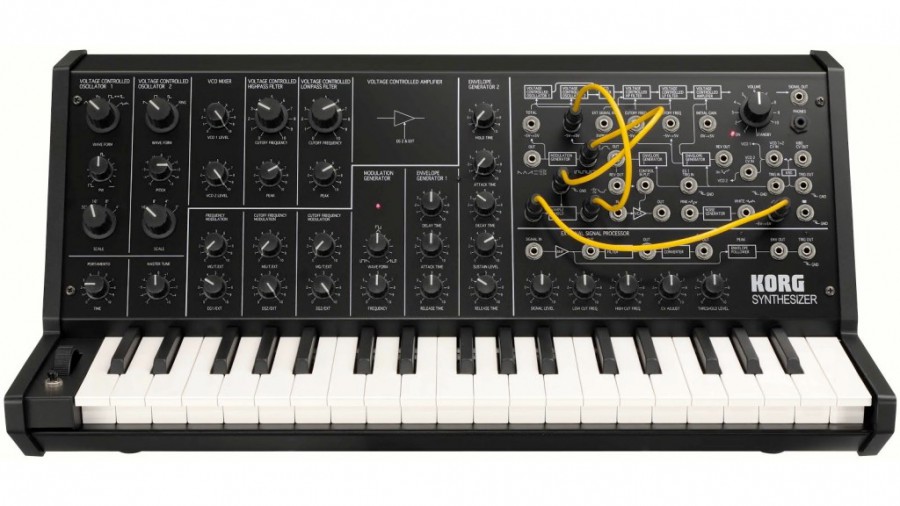

Аналоговый синтезатор KORG MS-20 Mini

Монофонический синтезатор KORG MS-20, впервые представленный в 1978 году, и по сей день остается востребованным среди исполнителей благодаря жирному и плотному звучанию, мощному аналоговому фильтру и гибким возможностям создания тембров. На сегодняшний день общее число пользователей синтезатора MS-20, плагина Korg MS-20 и приложения iMS-20 iPad достигло 300 000 человек.
Теперь звучание MS-20 реализовано в виде инструмента MS-20 Mini. Те же самые специалисты, которые разработали оригинальный MS-20, тщательно воспроизвели оригинальную схему и разместили ее в корпусе, размер которого был уменьшен до 86% от исходного, однако сохранил узнаваемый, не устаревающий со временем внешний вид.
Синтезатор MS-20 Mini буквально поражает своим абсолютно аутентичным аналоговым звучанием.
"Спустя 50 лет после основания компании Korg мы снова взялись за создание аналогового синтезатора. Особое внимание было уделено плавности управления параметрами, что является одной из самых характерных особенностей аналоговых инструментов. Кроме того, мы скрупулезно воспроизвели абсолютно все исходные характеристики классического MS-20. Созданная 35 лет назад аналоговая схема позволяет получить все то же несравненное и мощное звучание, от супернизких частот до самого верха. Просто попробуйте поиграть на этом инструменте и будете поражены глубиной его звучания."
Отличительные особенности:
Полная реплика исходной аналоговой схемы, созданная теми же самыми инженерами, которые разработали MS-20:
Структура синтеза 2VCO / 2VCA / 2VCF / 2EG / 1LFO
Обрезные фильтры НЧ/ВЧ с самовозбуждением и узнаваемым перегрузом
Внешний процессор эффектов (ESP)
Невероятно гибкая система создания тембров
Новое возрождение MS20 с уменьшенными до 86% размерами
Разъемы MIDI IN и USB
Достоверное воспроизведение всех деталей оригинального инструмента, вплоть до упаковочной коробки и руководства пользователя
MS-20 Mini тщательнейшим образом повторяет оригинальный MS-20. Команда разработчиков, возглавляемая теми же инженерами, которые 35 лет назад создали MS-20, сумела воспроизвести оригинальную схему. В случае необходимости замены того или иного узла разработчики тщательно анализировали и отслушивали каждый из возможных вариантов, чтобы получить звучание, неотличимое от оригинала. Фактически, звучание MS-20 Mini оказалось даже в чем-то ярче и качественнее, поскольку имитирует звук совершенно нового, только что сошедшего с конвейера MS-20, на деталях которого еще не сказался эффект старения.
MS-20 Mini в мельчайших подробностях воспроизводит узнаваемый синтез MS-20. Два генератора с кольцевой модуляцией и генераторы огибающих с сустейном и задержкой. Генераторы VCA повторяют оригинальную схему, однако, в отличие от оригинала, являются менее шумными.
Одной из самых ярких черт MS-20 были мощные обрезные фильтры низких/высоких частот с резонансом. Усиление резонанса заставляло фильтр самовозбуждаться и тем самым превращало его в самостоятельный генератор с узнаваемым и выразительным звучанием, которое многие называют просто неподражаемым. В дальнейшем подобная схема использовалась в инструментах Monotron и Monotribe. Со временем в конструкцию фильтра MS-20 вносились различные изменения. MS-20 Mini использует самую раннюю версию фильтра, звучание которой признано наиболее «классическим» и «радикальным».
Процессор ESP является отличительной чертой, подчеркивающей экспериментальный дух MS-20. Он позволяет использовать высоту или амплитуду внешнего источника сигнала для управления синтезатором. Например, можно подключить электрогитару и использовать MS-20 Mini в качестве гитарного синтезатора, или же, подключив микрофон, получить вокальный синтезатор.
Система соединительных кабелей (патч-проводов) на панели справа позволяет создавать сложные тембры, коммутируя между собой различные модули схемы. Возможности ограничены только воображением музыканта. Разнообразные комбинации триггерных и модуляционных входов/выходов, а также генератора S&H и генератора шума позволяют получать невероятно разнообразные звуки. Соединяя патч-проводами входы и выходы в соответствии со схемой, напечатанной на лицевой панели, даже начинающий сможет легко воспользоваться преимуществами модульного синтеза.
Исходный дизайн MS-20 заимствовал у более крупных и дорогих модульных синтезаторов своего времени «вертикальную» концепцию панели управления, однако отличался при этом компактностью, меньшей ценой и легкостью в использовании. Чтобы сделать инструмент еще удобным, размеры MS-20 Mini были уменьшены до 86% от оригинального MS-20. Несмотря на более компактные размеры, особое внимание было обращено на как можно более тщательное повторение дизайна регуляторов и схемы на панели. Вместо 6.3 мм разъемов патч-кабели теперь используют разъемы «миниджек»; размеры клавиш также были уменьшены до 86% от исходной ширины.
"Мы старались достоверно воспроизвести не только собственно синтезатор. Даже упаковочная коробка во всех деталях повторяет оригинальную. В комплект поставки также входит «классическое» руководство пользователя MS-20 и карта настроек с объяснениями принципов создания тембров. Испытайте те же самые восхитительные ощущения от MS20, какие испытывали музыканты, купившие этот инструмент в далеком 1978 году."
MS-20 Mini оборудован разъемом MIDI IN для получения нотных сообщений с внешних источников, а также разъемом USB-MIDI для приема и передачи нотных сообщений. MS20 Mini можно даже подключить к компьютеру и управлять им с помощью программного секвенсора.

Клавиатура:    C – C: 37-клавишная (3 октавы) клавиатура уменьшенного формата, разработанная специально для MS-20 Mini
Управляемый напряжением генератор 1 (VCO 1):    Регистр (32', 16', 8', 4') (6 октав, +цент, -цент)
Формы волны (Triangle, Sawtooth, PW-Square, White Noise) (4 режима)
Регулировка ширины импульса 1:1 - 1:бесконечность
Управляемый напряжением генератор 2 (VCO 2):    Регистр (16', 8', 4', 2') (6 октав, +цент, -цент)
Формы волны (Sawtooth, Square, Pulse, Ring modulator) (4 режима)
Сдвиг высоты (± 1 октава)
Мастер-управление генераторами VCO:    Master tune (± 100 центов) Портаменто (макс. 10 секунд)
Глубина частотной модуляции MG/T.EXT (-5 В – +5 В)
Глубина частотной модуляции EG1/EXT (-5 В – 0 В)
Микшер VCO:    Уровень VCO 1
Уровень VCO 2
Управляемый напряжением обрезной фильтр НЧ (VCF HPF):    Частота среза (50 Гц – 15,000 Гц)
Пиковый режим (плоский — самовозбуждение)
Глубина модуляции частоты среза MG/T.EXT (-5 В – +5 В)
Глубина модуляции частоты среза EG2/EXT (-5 В – +5 В)
Управляемый напряжением обрезной фильтр ВЧ (VCF LPF):    Частота среза (50 Гц – 15,000 Гц)
Пиковый режим (плоский - самовозбуждение)
Глубина модуляции частоты среза MG/T.EXT (-5 В – +5 В)
Глубина модуляции частоты среза EG2/EXT (-5 В – +5 В)
Генератор огибающей 1:    Задержка (10 сек)
Атака (10 сек)
Затухание (10 сек)
Генератор огибающей 2:    Удержание (20 сек)
Атака (10 сек)
Спад (10 сек)
Сустейн (0 В – 5 В)
Затухание (10 сек)
Генератор НЧ-модуляции (LFO):    Форма волны (Positive Sawtooth - Triangle - Negative Sawtooth, Wide Pulse - Square - Narrow Pulse)
Частота (0.1 Гц – 20 Гц)
Регулятор Manual:    Колесо Control (с щелчком в центральном положении)
Переключатель Momentary --> GND
Включение питания и громкость:    Volume
Индикация:    Светодиодная (переключение клавиатуры, частота генератора модуляции, включение питания)
Внешний процессор эффектов
Секция управления:    Входной уровень
Частота среза фильтра ВЧ (50 Гц – 2,500 Гц)
Частота среза фильтра НЧ (100 Гц – 5,000 Гц)
Настройка управляющего напряжения
Регулятор порога срабатывания
Вход и выходы:    Вход Signal In
Выход Amplifier Out
Выход Band pass filter Out
Выход CV Out (0 - +8.4 В)
Выход ENV Out (0 - +5 В)
Выход Trig Out (+5 В --> GND)
Светодиодные индикаторы:    Индикатор Peak
Индикатор Trigger
Патч-панель
Клавиатура:    Выход Keyboard control voltage (Exponential) (0 – +8 В)
Выход Keyboard trigger (+5 В --> GND)
Вход управляющего напряжения VCO-1 + VCO-2 (прямо пропорциональная зависимость)(0 – +8 В)
Вход управляющего напряжения VCO-2 (прямо пропорциональная зависимость) (0 – +8 В)
Генератор VCO:    Вход внешней подстройки частоты VCO-1 + VCO-2 (окт/В) (-5 В – +5 В)
Генераторы VCF:    Вход внешнего сигнала (3 В p-p макс.)
Вход внешнего управления граничной частотой обрезного фильтра низких частот (2 окт/В) (-5 В – +5 В)
Вход внешнего управления граничной частотой обрезного фильтра высоких частот (2 окт/В) (-5 В – +5 В)
Генераторы VCO + VCF:    Вход общей внешней модуляции (T.EXT)(-5 В – +5 В)
Генератор VCA:    Вход внешнего управления начальной чувствительностью (0 – +5 В)
Генераторы EG:    Выход стандартной огибающей сигнала EG 1 (-5 В – 0 В)
Выход инвертированной огибающей сигнала EG 1 (+5 В – 0 В)
Триггерный вход EG 1 + EG 2 (-->GND)
Триггерный вход EG 1 (-->GND)
Выход инвертированной огибающей сигнала EG 2 (+5 В – 0 ВV)
Генератор MG:    Выход Triangle (Positive Sawtooth - Triangle - Negative Sawtooth) (5 В p-p)
Выход Rectangle (Wide Pulse - Square - Narrow Pulse)(0 – +5 В)
Генератор шума:    Выход розового шума (5 В p-p)
Выход белого шума (5 В p-p)
Генератор S&H:    Триггерный вход Clock (-->GND)
Вход сигнала сэмпла (5 В p-p макс.)
Выход S/H (5 В p-p макс.)
Генератор Modulation VCA:    Вход управляющего напряжения (0 – +5 В)
Вход сигнала (-5 В – +5 В)
Выход сигнала (-5 В – +5 В)
Контроллер Manual:    Выход управляющего колеса (-5 В +5 В)
Выход переключателя без фиксации (--> GND)
Выход сигнала:    моно 1/8" миниджек, 2 В p-p, выходное сопротивление 3.5 кОм
Выход на наушники:    стерео 1/8" миниджек, 33 Ом, 48 мВ
USB:    Тип B, USB-MIDI вход/выход Принимаются/передаются только нотные сообщения (без Velocity).
MIDI:    MIDI вход Принимаются только нотные сообщения (без Velocity).
Энергопотребление:    9 Вт
Электропитание:    9 В
Габариты:    493 х 257 х 208 мм.
Вес:    4.8 кг.
Аксессуары:    Адаптер питания (9 В/1.7 А), патч-провода x 10
